Протезирование на имплантатах · для медицинских работников
Уровень и тип выбирают по конструкции, а совместимость — по системе имплантата
Сначала уровень — титановое основание или мультиюнит. Потом тип и угол, затем винт и момент затяжки. От протокола — аналогового, цифрового или гибридного — зависит комплект для оттиска или сканирования; у S-type набор компонентов меньше.
Материал подготовил Григорьев Пётр Игоревич — практикующий врач-стоматолог-хирург и врач-стоматолог-ортопед. Он же продавец: ИП Григорьев П. И., официальный дилер XGate Dental в Санкт-Петербурге и Ленинградской области, и заинтересован в продаже продукции. Это не клиническая рекомендация: компонент, тип, угол и высоту выбирает лечащий врач по КЛКТ, осям и тканям. Медицинские изделия. Имеются противопоказания. Перед применением необходимо ознакомиться с инструкцией по применению.
Производитель данные XGate Dental: каталог, FAQ, описания на xgatedental.ru и ответы производителя на запросы продавцаИсточник рецензируемая публикацияМнение врача практика автора, не клиническая рекомендация
Два уровня: имплантат или мультиюнит
Главная разница — на каком уровне протез соединяется с опорой: прямо на имплантате или на мультиюните над ним.

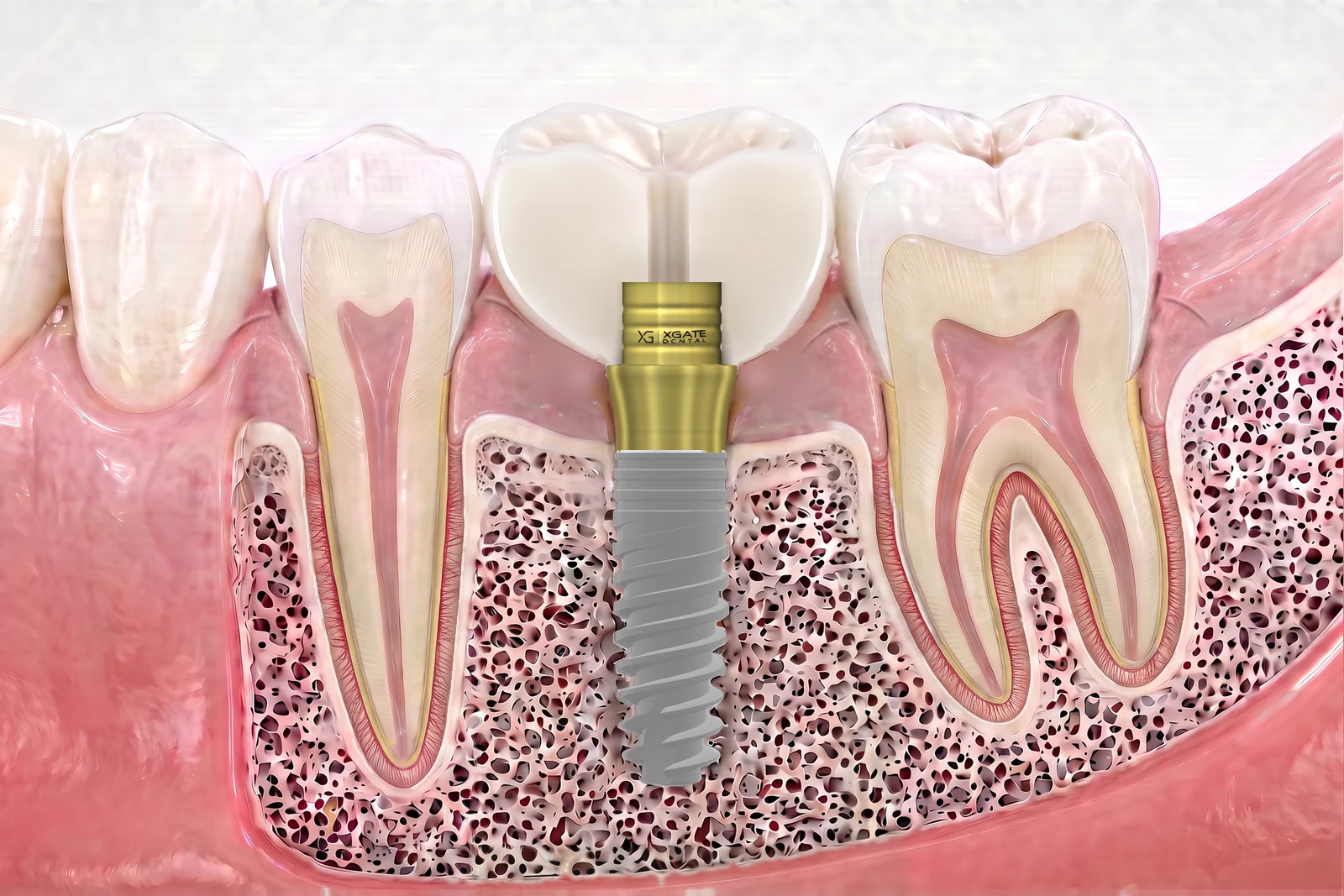

Нижняя челюсть, зона 36, в разрезе: имплантат в кости, платформа на уровне гребня; Ti-Base UNO, плечо основания под десной. Коронка из диоксида циркония показана с вырезом: видно основание внутри коронки и канал винта к жевательной поверхности. Изделия — изображения XGate Dental. Иллюстрация, не в масштабе.Ti-Base UNO · изображение XGate Dental
Стык — на платформе имплантата

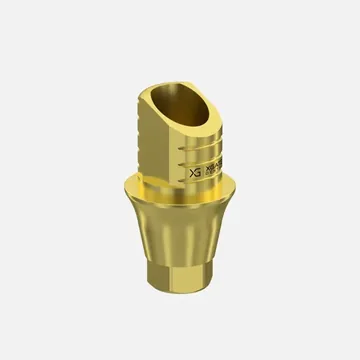

Титановое основание (Ti-Base) — уровень имплантата
Коронка или малая конструкция фиксируется прямо на имплантате; нужна совместимость с конкретной системой и платформой.
Варианты hex (с индексом) и round (без индекса); высота основания 4 или 6 мм, высота десневой части 1–4 мм (у AnyRidge: hex — 1–3 мм, round — только 1 мм). Винт в комплекте. Производитель
Под одиночную коронку мультиюнит XGate Dental не применяют, в том числе S-type: для одиночной коронки — Ti-Base. Производитель Автор делает одиночную коронку на Ti-Base hex. Мнение врача
Мост на нескольких основаниях — как правило, на round: индекс на нескольких опорах мешает пассивной посадке; производитель допускает и hex. Мнение врача
Ti-Base XGate Dental выпускается для части систем (AnyRidge, Dentium/AnyOne, Osstem Regular, группа Internal Hex); под Osstem Mini сейчас нет в наличии — уточняйте у производителя. Для остальных систем — основание из системы имплантата. ПроизводительТаблица Ti-Base (прямые основания)
Винт и инструмент Ti-Base UNO
Винт Ti-Base UNO затягивают в имплантате с моментом 30 Н·см — по данным XGate Dental. Производитель Для вашей системы сверьте с инструкцией производителя имплантата. Отвёртка зависит от соединения: для конических систем (Osstem, AnyOne) — 1,22 мм, в России её сейчас в продаже нет; для internal hex — стандартная 1,27 мм. Производитель
Здесь «титановое основание» — Ti-Base с уровня имплантата (UNO). Титановые основания под мультиюниты S, V и D — это уже уровень мультиюнита (раздел «Протоколы» и каталог).

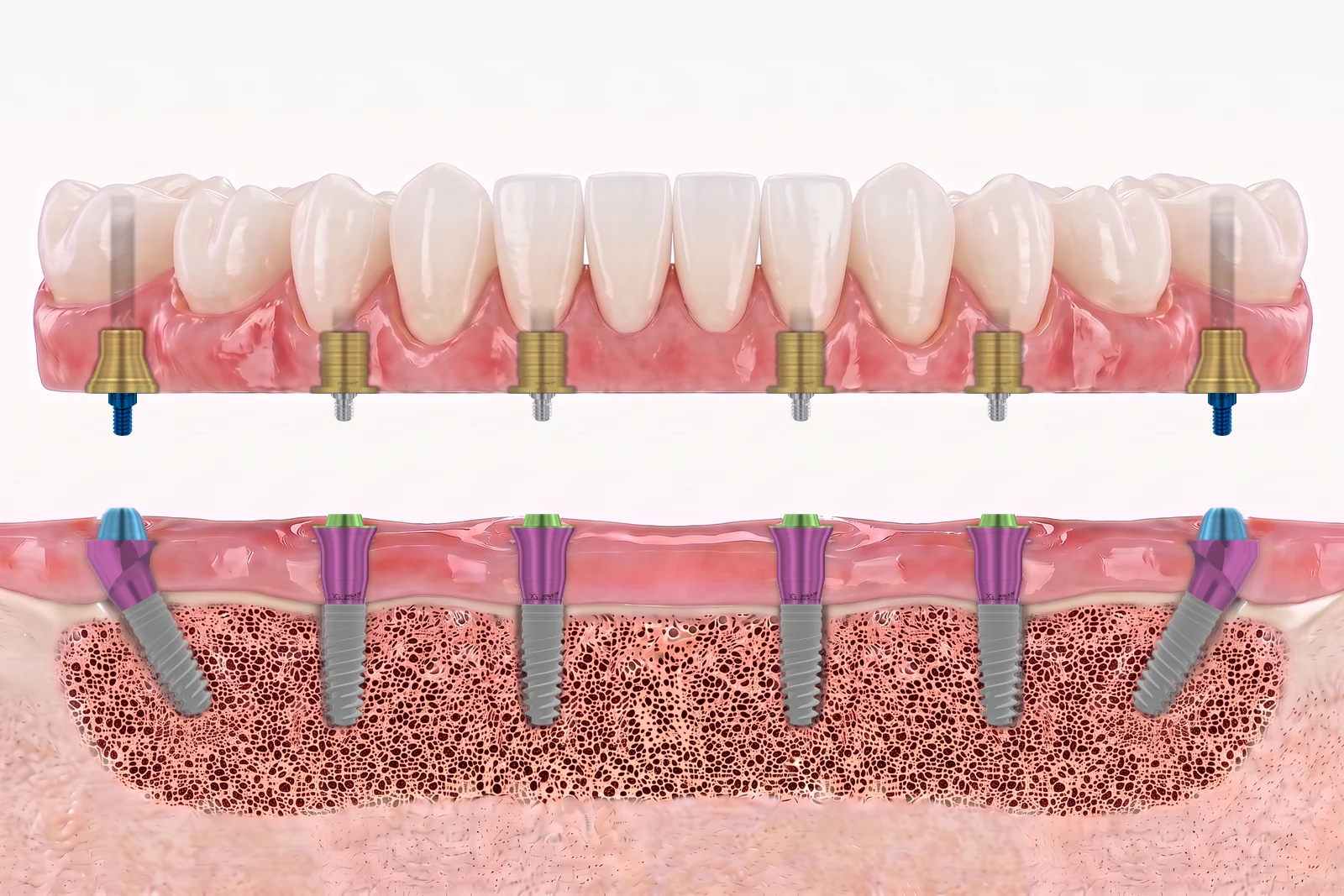

Нижняя челюсть, All-on-6; дуга показана развёрнутой, протез снят с мультиюнитов. Внизу — кость и десна в разрезе: четыре прямых имплантата с V-type и два дистально наклонённых с угловыми D-type, головки параллельны, платформы на уровне десны или чуть ниже. Вверху — несъёмный протез FP3 из диоксида циркония с розовой частью; в гнёздах — титановые основания XGate Dental под V-type и D-type, показаны сквозь протез. Изделия — строго в профиль, по оси имплантата. Каналы винтов у жевательных зубов выходят на жевательную поверхность, во фронте — на язычную. Изделия — изображения XGate Dental. Иллюстрация, не в масштабе.Основание на мультиюните V-type · изображение XGate Dental
Стык — на площадке мультиюнита
Мультиюнит — уровень над имплантатом
Мультиюнит вкручивают в имплантат один раз; протез крепится уже к нему.
Мультиюниты применяют для протяжённых и шинированных конструкций и полной дуги. Мнение врача При непараллельных осях угловые мультиюниты D-type корректируют расхождение — по схемам производителя до 74° между соседними имплантатами при угле 18°, до 100° — при 30°, до 130° — при 45°. Производитель Расхождение определяют по КЛКТ или по скану аналогов в CAD, не по фото. Мнение врача

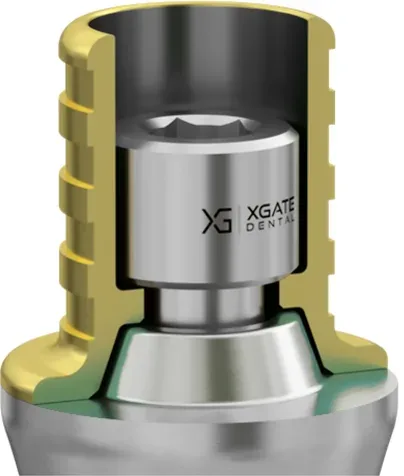

Над мультиюнитом — единая ортопедическая платформа: технику важен только тип мультиюнита (S, V или D), а не система имплантата. Мнение врача
Глубина посадки зависит от протокола: FP3 — площадка на уровне десны или чуть ниже, в зависимости от биотипа; FP1 — заглубление рассчитывают индивидуально, по типу десны и клинической ситуации. Мнение врача
Цвет корональной части обозначает высоту десневой части — шкала в разделе V-type. Производитель
Прямой мультиюнит XGate Dental
V-type: прямой мультиюнит, расхождение осей до 40°
Шесть высот десневой части — шесть цветов Производитель
0,5серый
1золотой
2голубой
3розовый
4зелёный
5синий
По описанию производителя, прямой V-type компенсирует несоосность до 40° между соседними имплантатами. ПроизводительОписание V-type
В пределах описания производителя для прямого V-type (до 40° между соседними).
Схема, без кости и десны, не в масштабе. Окончательный выбор прямого или углового мультиюнита — за лечащим врачом, по КЛКТ или по скану аналогов в CAD. Мнение врача
до 40°между соседними имплантатами — на прямом мультиюните
0,5–5 мм6 высот; 0,5 и 5 мм в линейке мультиюнитов XGate Dental есть только у V-type
1,25–1,27 ммшестигранник; сам V-type вкручивают только оригинальной отвёрткой XGate Dental
Предельное расхождение осей двух соседних имплантатов: V-type — до 40°, S-type — до 30°, прямой D-type — до 20–25°. Производитель Для 40° это примерно 20° отклонения каждой оси от общего пути введения; расхождение определяют по КЛКТ или по скану аналогов в CAD, не по фото. Мнение врача
Углы, высоты, состав линейки и инструмент — по данным XGate Dental; набор высот зависит от системы (например, для Osstem Mini — до 3 мм, для Nobel Active NP — от 1 мм); платформа V-type — Ø 4,6 мм. Производитель Моменты затяжки — в разделе «Винты: 30 и 15».
Если расхождение осей укладывается в 40°, дуга может стоять на одной платформе: один набор оснований, винтов и аналогов, а угол мультиюнита не нужно ориентировать. Мнение врача

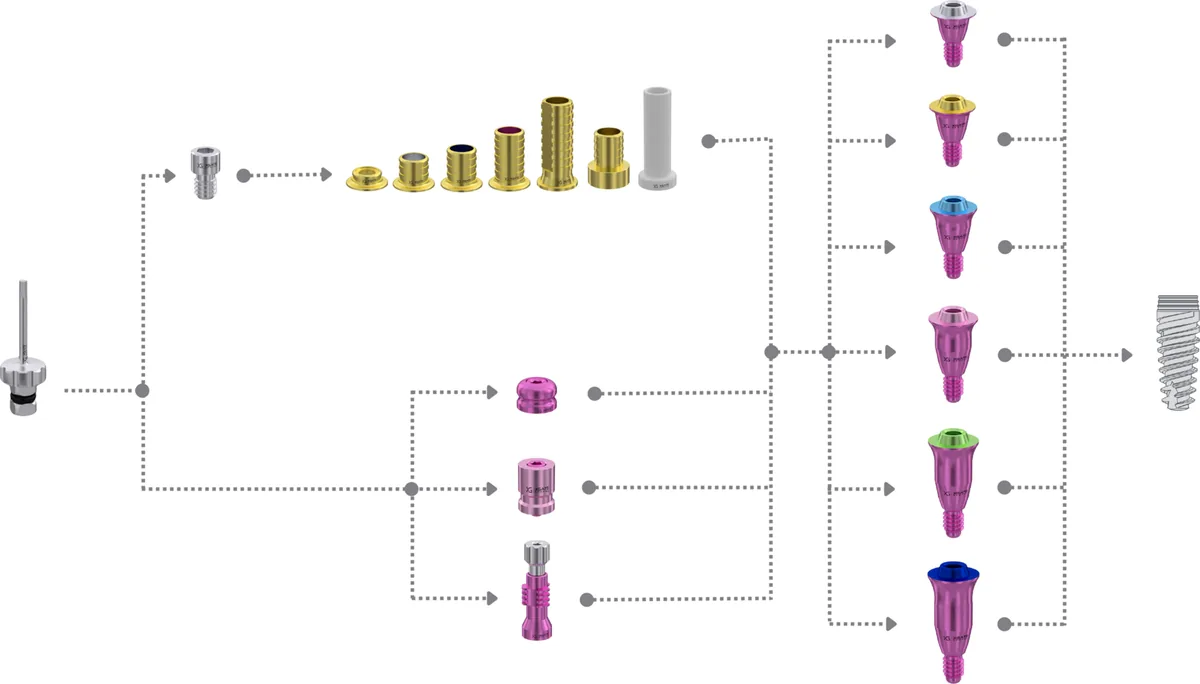

Обвязка — в одной системе
титановые основания
основания с увеличенной платформой
выжигаемое основание
стандартный винт
премиум-винт
винт для ПММА
винт TORX®
винт Rosen — остатки
скан-маркер
адаптер для сканирования
трансфер для открытой ложки
лабораторный аналог
цифровой аналог
сканируемый цифровой аналог
защитный колпачок
Состав — по каталогу XGate Dental. Производитель Протезные винты V-type свои, шире, чем у D-type и S-type, — подробно в разделе «Винты». Мнение врача
Одно условие: мультиюнит V-type вкручивают только оригинальной отвёрткой XGate Dental (шестигранник 1,25–1,27 мм). По клиническому опыту неоригинальная отвёртка либо не заходит, либо деформирует шестигранник в шахте мультиюнита. Для остальных этапов подходят и неоригинальные отвёртки 1,27 мм. Мнение врача Условие гарантии, моменты и винты — в разделе «Винты: 30 и 15».
D-type и S-type: угловые и малый диаметр
Два типа для своих задач: D-type — угловые, когда ось имплантата ушла далеко от вертикали, и прямой 0° на той же платформе; S-type — когда во фронтальном отделе нужен малый диаметр.
Прямой и угловые
D-type · платформа Ø 4,9 мм
Прямой (0°) и угловые 18°, 30°, 45° — все на одной платформе. Производитель Угловые — для выраженного наклона, когда шахта выходит неудобно: вестибулярно или дистально. Мнение врача
В практике автора угловые мультиюниты чаще всего ставят на наклонённые дистальные опоры полной дуги, в том числе на птеригоидные имплантаты. Угол выбирают по КЛКТ. Мнение врача

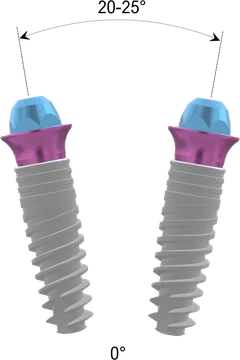

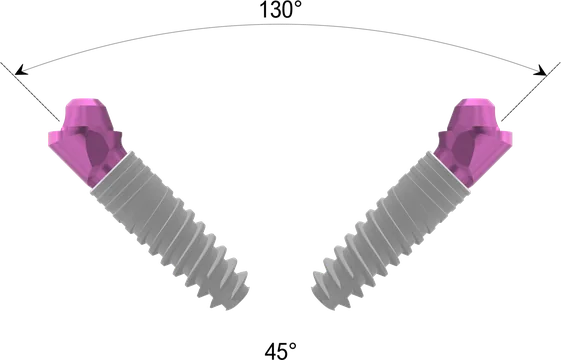

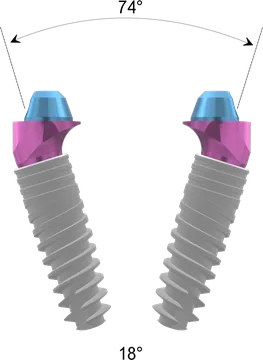

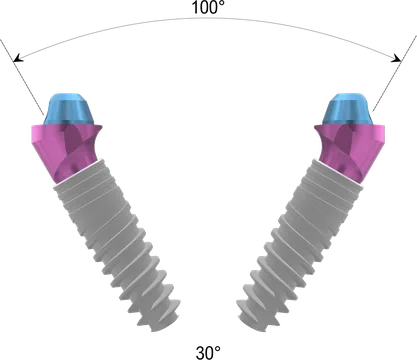

0°до 20–25°18°до 74°30°до 100°45°до 130°Угол расхождения между двумя соседними имплантатами — по схемам XGate Dental; 0° — у близко стоящих. Производитель Схемы без кости и десны, не в масштабе.Высоты, наличие, обвязка, инструмент
Высота десневой части 1–4 мм; у 45° — только 1–2 мм. В таблице совместимости (54 системы) прямой D-type есть у 52, 18° и 30° — у 50, 45° — у 16. Свою систему проверьте в подборе. Производитель
Одна платформа на всю дугу: прямые и угловые D-type используют один протезный винт, одни основания (титановые и выжигаемые), аналоги и скан-маркеры. Установочный инструмент разный: у прямого — накидной ключ, у углового — отвёртка; держатель и винт — в коробке. Производитель
Винт из коробки углового D-type фиксирует сам мультиюнит в имплантате. Это не протезный винт: протезный заказывают отдельно, по одному на основание. Мнение врача
Угловой D-type: порядок установки
Сориентируйте угол по плану — по КЛКТ или скану, не по фото.
Прежде чем закручивать фиксирующий винт, слегка открутите удерживающую шляпку-ножку (держатель). Иначе отвёртка может неправильно закрутить фиксирующий винт.
Заверните фиксирующий винт (мультиюнит → имплантат) от руки отвёрткой 1,25–1,27 мм.
Проверьте ориентацию угла по плану.
Дотяните динамометрическим ключом до 30 Н·см.
Порядок действий — практика автора. Мнение врача Момент 30 Н·см — по данным XGate Dental. Производитель Для вашей системы сверьте с инструкцией производителя имплантата.
Только прямой (0°), высота десневой части 1–4 мм. Производитель разработал его для фронтального отдела, где важны малый диаметр и тонкая конструкция; компенсирует расхождение до 30° между двумя имплантатами. Производитель
Углового варианта у S-type нет: при выраженном наклоне, когда шахта выходит неудобно, смотрите D-type. Мнение врача Под одиночную коронку мультиюнит XGate Dental не применяют, в том числе S-type: для одиночной коронки производитель предлагает Ti-Base. Мнение врача
S и V — разные платформы
Если в одной дуге есть и S-type, и V-type, понадобятся два набора винтов, оснований, аналогов и скан-маркеров. Набор компонентов у S-type меньше: нет выжигаемых оснований и сканируемого аналога, протезный винт — один вариант. Производитель
Наличие, комплект, инструмент
Есть у 18 из 54 систем в таблице совместимости — проверьте свою в подборе. Производитель
Для протеза: титановое основание S-type, протезный винт (по одному на основание) и защитный колпачок между визитами. Для оттиска — трансфер для открытой ложки с винтом, для скана — скан-маркер с винтом и цифровой аналог. Производитель
Мультиюнит устанавливают накидным ключом S-type. Производитель Какой протезный винт у какого типа — в разделе «Винты».
По данным XGate Dental: мультиюнит — 30 Н·см; протезный винт — 15 Н·см (поле «Крутящий момент» в карточках протезных винтов на xgatedental.ru); фиксирующие винты трансфера, скан-маркера и защитного колпачка — 5–10 Н·см. Производитель Для вашей системы сверьте с инструкцией производителя имплантата.
Оригинальная отвёртка XGate Dental — для установки V-type
Неоригинальные отвёртки 1,27 мм подходят почти ко всему, кроме установки самого мультиюнита V-type: под него нужна родная отвёртка XGate Dental, иначе она не зайдёт или деформирует шестигранник в шахте. Мнение врача Гарантия производителя действует при соблюдении протоколов установки и работе оригинальными инструментами XGate Dental. Производитель
СтандартныйПостоянный протез на титановых основаниях Мнение врача●●●
ПремиумБез титановых оснований, по согласованию ортопеда и техника Производитель; по практике автора — монолит и временные Мнение врачаD●●
TORX®Ось шахты наклоняют и заводят винт под углом (у V — до 20°) Производитель; своя отвёртка, наклон планируют заранее Мнение врачаD●●+P
Для ПММАС двойной резьбой Мнение врача Только для временных работ; резьба несовместима с цирконием ПроизводительD●●
Rosen (Розен) · распродажа остатковТолько V-type; показания — по инструкции по применению Производитель По сведениям продавца, позиция выводится из ассортимента: продаём остатки, в новые работы её не закладывайте — берите стандартный или премиум-винт по показаниям.—●—
Не протезные — протез на них не фиксируют
Винт трансфера / скан-маркераФиксирующий, 5–10 Н·см, только для оттиска и сканирования. Уже в комплекте; отдельно — на замену Производительв к.●●
Винт из коробки углового DФиксирует сам мультиюнит в имплантате, 30 Н·см Мнение врача Прежде чем закручивать, слегка открутите держатель — порядок ↑——в к.
● есть в каталоге · в к. в комплекте изделия · D — для S-type подходит винт D-typeМнение врача · +P — ещё премиум TORX® 6. Наличие — по каталогу XGate Dental на 08.10.2026. Производитель
Винт для ПММА — только для временной конструкции.Производитель У него двойная резьба; на постоянную конструкцию его не ставят ни в коем случае: конструкция может лопнуть или винт сломается. Мнение врача
D и S — одни винты, у V свои
Стандартные протезные винты S-type (UMSS-0002) и D-type (VINT-DT) взаимозаменяемы; накидные ключи S и D при этом разные; у V-type свой винт — VINT-VT. Производитель Винт V-type шире; премиум-винт и винт для ПММА D-type подходят и под S-type. Мнение врача
Основание — без винта
Основания под мультиюнит — титановые и выжигаемые (выжигаемые только V/D) — идут без винта, протезный винт заказывают отдельно. Производитель По одному винту на основание; техник может попросить запасной. Мнение врачаTi-Base UNO — с винтом в комплекте. Производитель
Инструмент под мультиюнит
S-type и прямой D-type — накидной ключ своего типа (ключи S и D разные). V-type и угловой D-type — отвёртка шестигранник 1,25–1,27 мм (OTV / OTV-DIN). Производитель
Подсказка: какой винт заказать
Выберите тип и задачу.
Что нужно вашему случаю
Три вопроса — ориентир по описанию производителя и практике автора; источник указан в каждой карточке. Окончательный выбор за лечащим врачом.
Ответьте на первые два вопроса — ориентир появится здесь.
Протоколы: что заказать
Линейка одна — меняется набор, которым положение имплантатов или мультиюнитов переносят в лабораторию. На выбор типа протокол почти не влияет; у S-type набор компонентов меньше. Позиции под S, V и D — в каталоге. Производитель
Протокол
На мультиюнитах
На уровне имплантата (Ti-Base)
Аналоговый
Трансфер для открытой ложки под тип мультиюнита (винт в комплекте) → лабораторный аналог мультиюнита
Трансфер и аналог имплантата — из системы имплантата: оттискных компонентов с уровня имплантата в каталоге XGate Dental нет
Цифровой
Скан-маркер под тип (винт в комплекте) → цифровой аналог мультиюнита для печатной модели; библиотека XGate Dental для CAD
Скан-маркер с уровня имплантата → цифровой аналог имплантата; библиотека Ti-Base под систему. Есть не для всех систем — проверьте по каталогу
Гибридный
Трансфер для открытой ложки (винт в комплекте) → в оттиск фиксируют сканируемый цифровой аналог → модель сканируют в лаборатории. Сканируемый аналог — только V-type и D-type; для S-type — уточняйте у производителя
Оттиск и аналог — из системы имплантата; сканируемого аналога с уровня имплантата в каталоге XGate Dental нет
Для протеза
Основание под тип: титановое (S, V, D) или выжигаемое (только V и D) + протезный винт под тип — заказывают отдельно, по одному на основание. Между визитами — защитный колпачок под тип
Ti-Base UNO hex или round под систему — винт в комплекте. Под Osstem Mini сейчас нет в наличии — уточняйте у производителя
Переходить на цифровой протокол можно постепенно. Библиотеки для exocad® и 3Shape — по данным XGate Dental. Скан-маркер используют с библиотекой того же производителя.
Что проверить у любого поставщика
Пять пунктов до закупки — у любого поставщика и для любого производителя.
Регистрационное удостоверение. На изделия XGate Dental — № РЗН 2016/4391 от 05.04.2021 (держатель — ООО «Иксгейт Дентал»); копия по запросу.
Документы на материал. По данным XGate Dental, изделия изготавливают из титанового сплава Ti-6Al-4V ELI (ISO 5832-3 / ASTM F136). Производитель Копия сертификата на сплав (тип 3.1 по EN 10204) — по запросу.
Гарантия и возврат — гарантия производителя при соблюдении протоколов установки и работе оригинальными инструментами XGate Dental: xgatedental.ru/vozvrat; возврат товара, купленного у ИП Григорьева П. И., — по условиям оплаты, доставки и возврата.
Точность соединения и пассивная посадка. Компонент должен точно совпадать с платформой имплантата — поэтому его подбирают по таблице совместимости, а не берут «похожий». Мнение врача Для конструкции на нескольких опорах нужна пассивная посадка каркаса: с ростом несоответствия растёт нагрузка на винты и каркас, но клиническая значимость и допустимый порог несоответствия в литературе не установлены. ИсточникAbduo J., Judge R. B., Int J Oral Maxillofac Implants, 2014
Момент затяжки. Недостаточный момент грозит раскручиванием, избыточный — перегрузкой винта; момент и контрольную подтяжку берут из инструкции по применению. Мнение врача В лабораторных (in vitro) исследованиях одиночных реставраций винты абатментов после циклической нагрузки теряли 16–39 % момента затяжки. ИсточникPardal-Peláez B., Montero J., J Clin Exp Dent, 2017
Подбор на сайте — по данным XGate Dental, а не клиническая рекомендация.
По фото наклейки сверяем систему и платформу; расхождение осей по фото не определяем — только по КЛКТ или скану со скан-маркерами.
Совместимый компонент — продукция XGate Dental, а не изделие производителя имплантата.
Наличие по системам меняется — уточняем у производителя.
Моменты затяжки — по данным XGate Dental, порядок действий — практика автора; для конкретной пары «мультиюнит — система» сверяйте с инструкцией по применению.
Сценарии применения на этой странице, а также примеры на вебинарах и в курсах автора — единичные наблюдения, не гарантия результата.
Авторский курс автора страницы — в подготовке
Готовится · авторский курс
Угол зрения
Подбор мультиюнитов под клиническую ситуацию — от КЛКТ и оси до винта
Авторский курс для врачей-стоматологов и зубных техников. Его готовит Григорьев Пётр Игоревич, хирург и ортопед. В черновике программы — обезличенные учебные сценарии от одиночной коронки до полной дуги:
оси по КЛКТ: где хватает прямого мультиюнита, а где нужен угол;
куда выходит шахта и что с этим делать до операции;
V-type и D-type в одной дуге: когда типы смешивают;
высота и глубина посадки под протокол FP1 и FP3;
основание, протезный винт и момент затяжки: что брать в комплект;
учебное планирование в программе навигационной хирургии.
Образовательный проект автора; автор — дилер XGate Dental (см. начало страницы). Программа, даты и формат пока не утверждены. Курс не заменяет инструкцию по применению и не является клинической рекомендацией.
Совместимость по системе имплантата
По системе и платформе с наклейки имплантата подбор показывает, какие типы, углы и высоты есть для неё в таблице производителя. Выбирает лечащий врач.
